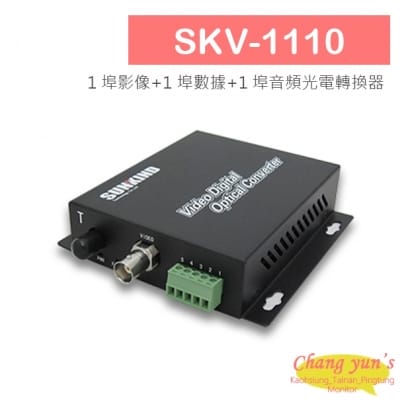

轉換器

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質與傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據+音頻的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。



影像


影像埠數
1埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/ Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9


音頻


接口
接線端子、RJ11、RCA


輸入/輸出阻抗
600Ω(Balance/ unbalance)


輸入/輸出電壓
2Vp-p ( typical value)


輸入/輸出衰減
0dBm ( typical value)


頻寬
10HZ~20KHZ


失真
< 0.05%


訊號雜訊干擾
≥95dB (weighted)


數位編碼
24bit







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-1110T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-1110R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

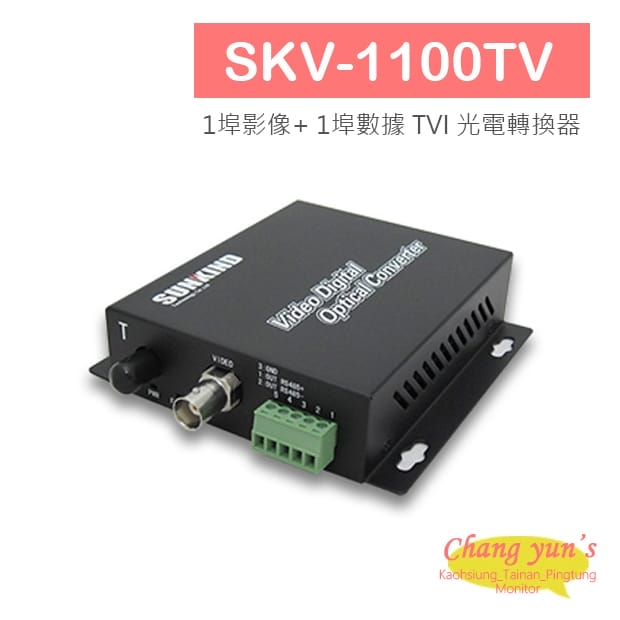

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




影像


影像埠數
1埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/ Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-1100T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-1100R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




電話接點


接口
RJ11


頻寬
8KHz


工作模式
點對點/FXS-FXO


11光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)








尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-1000T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-1000R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

在光功率允許範圍內與傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援數據的平行傳輸，雙向/單向可選。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/ Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9


音頻


接口
接線端子、RJ11、RCA


輸入/輸出阻抗
600Ω(Balance/ unbalance)


輸入/輸出電壓
2Vp-p ( typical value)


輸入/輸出衰減
0dBm ( typical value)


頻寬
10HZ~20KHZ


失真
< 0.05%


訊號雜訊干擾
≥95dB (weighted)


數位編碼
24bit








尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-55℃to +85℃


相對溼度
0~95%無凝結








型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-0120T ST
傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-0120R ST
接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

支援RS-232接口。
非同步傳輸，點對點運用，速率達115.2Kbps。
+/-15KV(人體模型) ESD保護，+/-8KV接觸放電。
自動偵測信號速率，零延時自動轉發。




接   口
符合EIA RS-232標準


傳輸速率
0-115.2Kbps


工作波長
850nm/1310nm


傳輸距離
RS-232-15m
光口多模2公里，單模20公里


工作環境
-25℃~70℃


接口形式
RS-232：標準DB9母頭，光纖口：單/多模可選ST/SC/FC接口


尺寸
100mm×69mm×22mm


重量
215g









產品型號
光纖模式
連接模式
波長
TX 能量(dbm)
感光(dbm)
最大距離


SKR-723 SC/MM/02
多模
SC/ST/FC
850/1310nm
-15～-8dBm
-33dBm
2km


SKR-723 SC/SM/20
單模
SC/ST/FC
1310nm
-13～-8dBm
-37dBm
20km

支援RS-485/422接口。
非同步傳輸，點對點運用，速率達115.2Kbps。
+/-15KV(人體模型) ESD保護，+/-8KV接觸放電。
自動偵測信號速率，零延時自動轉發。




接   口
符合EIA RS-485、RS-422標準


傳輸速率
0-115.2Kbps


工作波長
850nm/1310nm


傳輸距離
RS-485/422-1200m
光口多模2公里，單模20公里


MTBF
50000H


工作環境
-25℃~70℃


接口形式
5埠接線端子台，單/多模可選ST/SC/FC接口


尺寸
100mm×69mm×22mm


重量
222g








產品型號
光纖模式
連接模式
波長
TX 能量(dbm)
感光(dbm)
最大距離


SKR-722 SC/MM/02
多模
SC/ST/FC
850/1310nm
-15～-8dBm
-33dBm
2km


SKR-722 SC/SM/20
單模
SC/ST/FC
1310nm
-13～-8dBm
-37dBm
20km

支援RS-232/RS-485/RS-422接口。
非同步傳輸，點對點運用，速率達115.2Kbps。
支援9V-40V寬電源输入，功耗2W
1500W保護、15KV靜電保護。
RS-485/422支援32個節點（可設定128節點）。
自動偵測信號速率，零延時自動轉發。




接   口
符合EIA RS-232，RS-485，RS-422標準


傳輸速率
0-115.2Kbps


工作波長
850nm/1310nm


傳輸距離
RS-232-15m，RS-485/422-1200m
光口多模2公里，單模40公里


工作環境
-25℃~70℃


工作溼度
10%~95%


功率消耗
3W


接口形式
8埠接線端子台，單/多模可選ST/SC/FC接口


尺寸
100mm×69mm×22mm


重量
230g








產品型號
光纖模式
連接模式
波長
TX 能量(dbm)
感光(dbm)
最大距離


SKR-721 SC/MM/02
多模
SC/ST/FC
850/1310nm
-15～-8dBm
-33dBm
2km


SKR-721 SC/SM/20
單模
SC/ST/FC
1310nm
-13～-8dBm
-37dBm
20km

Support 4 Gigabit fiber ports (SFP slots) optional, 8 Gigabit copper ports
Adopt SW-Ring patent technology, support single ring, coupling ring, chain ring, Dual-homing, ringnetwork function, automatic recovery time of network failure < 20ms
Support dual power supply input, input voltage: 12~48VDC
Support -40~75℃ wide operating temperature range
DIN-Rail Mounting








Standard & protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for Class of Service
IEEE 802.1X for 802.1X authentication
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP


Management
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Client, File Management, Log Management, Port Statistics















Security
Classification of User Permissions, Anti-attack Control, ACL, 802.1X Authentication, Port Alarm, Power Supply Alarm, E-mail Alarm, Storm Suppression, SSHD Configuration, Telnet Configuration, HTTPS Configuration


Switch Function
802.1Q Vlan, Static/Dynamic Port Aggregation, Bandwidth Management, Flow Control, Port Isolation


Unicast / Multicast
Static Multicast, GMRP, IGMP-Snooping


Redundancy Protocol
SW-Ring, STP/RSTP


Fault Diagnosis
Ping, Traceroute, Port Loopback


Time Management
SNTP


Interface
Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
SFP slot: 1000Base-SFP
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity 5A@30VDC or 10A@125VAC


LED Indicator
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator


Switch Property
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 4Mbit
Backplane bandwidth: 24G
Switch time delay: < 10μs


Power Requirement
12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, nonpolarity,reverse polarity protection


Power Consumption




Model
No-load (@24VDC)
Full-load (@24VDC)


SKD-7348M
4.85W
10.32W












Environmental Limit
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95%（no condensation）


Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Weight: ≤0.96kg
Dimension (W x H x D): 70mm×160mm×130mm


Industrial Standard
IEC 61000-4-2 (ESD), Level 4
IEC 61000-4-4 (EFT), Level 4
IEC 61000-4-5 (Surge), Level 4
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6


Certification
CE, FCC, RoHS


Warranty
5 years























Available Models
Gigabit SFP
Gigabit Copper Port
Power Supply Range


SKD-7348M
4
8
12~48VDC
dual power supply

Support 2 Gigabit fiber ports(SFP slots), and 4 Gigabit copper ports
Support dual power supply, input voltage: 12~48VDC,nonpolarity,reverse polarity protection
Support -40~75℃ wide operating temperature range
DIN-Rail or Wall Mounting




Standard & Protocol
IEEE802.3 for 10Base-T
IEEE802.3u for 100Base-TX
IEEE802.3ab for 1000Base-T
IEEE802.3zfor 1000Base-X


Interface
Copper port: 10/100/1000Base-T(X).RJ45,Automatic Flow Control.
          Full/half Duplex Mode. MDI/MDI-X Autotunninf
SFP slot:1000Base-SFP


LED Indicator
Running Indicator,Port Indicator, Power Supply Indicator


Switch Property
Transmission mode: store and forward
MAC assress:1K
Packet buffer size:1Mbit
Backplane bandwidth: 12G
Switch time delay: <10μs


Power Requirement
12~48VDC
Dual power supply redundancy ,nonpolarity, reverse polarityprotection


Power Consumption
No-load: 1.44W@24VDC
Full-load: 4.34W@24VDC


Environmental Limit
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95%（no condensation）


Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Weight: 0.69kg
Dimension (W x H x D): 53mm×138mm×110mm


Industrial Standard
IEC61000-4-2(ESD),Level 4

Air discharge: ±15kV
Contact discharge: ±8kV


Shock: IEC 60068-2-27
Free fail: IEC 60068-2-32
Vibration: IEC 60068-2-6


Certification
CE, FCC, RoHS


Warranty
5 years








Available Models
Gigabit SFP Slot
100M Copper Port
Power Supply Range


SKD-7324
2
4
12~48VDC
dual power supply

Support 2 gigabit fiber ports(SFP slots), 8 100M fiber or copper ports optional
Adopt SW-Ring patent technology, support single ring, coupling ring, chain, Dual-homing, automatic recovery time of network failure < 20ms
Support dual power supply, input voltage: 12~48VDC
Support -40~75℃ wide operating temperature range








Standard & Protocol
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab for 1000Base-T
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for CoS


Management
Web-based Management, SNMP v1/v2c Centralized Management of Equipment, Port Mirroring, QoS, RMON, DHCP Client, File Management, Port Statistics, Port security


Security
Classification of User Permissions, Port Alarm and Power Supply Alarm


Switch Function
802.1Q Vlan, Static Port Aggregation, Bandwidth Management, Flow Control


Unicast / Multicast
Static Multicast , IGMP-Snooping, GMRP


Redundancy Protocol
SW-Ring, STP/RSTP


Interface
100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
100M fiber port: 100Base-FX, SC/ST/FC optional
SFP slot: 1000Base-SFP
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output


LED Indicator
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator


Switch Property
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 1Mbit
Backplane bandwidth: 7.6G
Switch time delay: <10μs















Interface
8-port 100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-XAutotnegotiation
100M fiber port: 100Base-FX, SC/ST/FC optional
SFP slot: 1000Base-SFP
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm output


LED Indicator
ActivityIndicator, PortlinkIndicator, Power Supply Indicator, Error Alarm Indicator,duplex Indicator


Switch Property
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 1Mbit
Backplane bandwidth: 7.6G
Switch time delay: <10μs


Power Requirement
12~48VDC, 4-pin 7.62mm pitch terminal blocks
dual power supply redundancy, non-polarity, reverse connection protection


Power Consumption




Model
No-load(@24VDC)
Full-load(@24VDC)


SKD-7328M/IES
2.23W
5.49W






Environmental Limit
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95% (no condensation)






Industrial Standard
IEC 61000-4-2 (ESD), Level 4

Air discharge: ±15kV
Contact discharge: ±8kV


IEC 61000-4-4 (EFT)，Level 4

Power supply: ±4kV
Ethernet port: ±2kV
Relay: ±4kV






























Industrial Standard
IEC 61000-4-5 (Surge), Level 4

Power supply: common mode±4kV, differential mode±2kV
Ethernet port: ±2kV
Relay: common mode±4kV, differential mode±2kV


IEC 61000-4-5 (Surge), Level 3

Power supply: common mode±2kV, differential mode±1kV
Ethernet port: ±2kV
Relay: common mode±2kV, differential mode±1kV


Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6


Certification
CE, FCC, RoHS











SKD-7328M/IES
8-PORT 10/100M Ethernet+ 2-port Gigabit 1000-Base-FX(SFP),12-48V DC


Support 1 100M copper ports and 7 100M Ethernet copper or fiber ports optional
Support relay alarm output
Support dual 12~48VDC power supply input
Support -40~75℃ wide operating temperature range
DIN-Rail Mounting




Standard & Protocol
IEEE 802.3 for10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX


Interface
Copper port: 10/100Base-T(X)RJ45, Automatic Flow Control,
            Full/Half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 100Base-FX，SC/ST/FC optional
Alarm port: 2-pin 7.62mm pitch terminal blocks, support 1 relay alarm
            output, current carrying capacity 1A@24VDC or
            0.5A@120VAC
















LED Indicator
Running Indicator, Port Indicator, Power Supply Indicator, Alarm
Indicator


Switch Property
Transmission mode: store and forward
MAC address: 2K
Packet buffer size: 1Mbit
Backplane bandwidth: 1.6G
Switch time delay: <10μs


Power Requirement
12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, non-polarity, reverse connection
protection


Power Consumption




Model
No-load (@24VDC)
Full-load (@24VDC)


SKD-1217
1.75W
3.12W















Environmental Limit
Operating temperaturerange: -40~75℃
Storage temperaturerange: -40~85℃
Relative humidity: 5%～95%（no condensation）


Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 35mm×110mm×95mm
Weight: ≤370g


Industrial Standard
IEC61000-4-2(ESD),Level 4

Air discharge: ±15kV
Contact discharge: ±8kV


IEC61000-4-4(EFT),Level 3

Power supply: ±2kV
Etherent interface: ±1kV


IEC61000-4-5(Surge),Level 4

Power supply: commom mode ±4kV, differential mode ±2kV
Etherent interface: ±4kV


Shock: IEC 60068-2-27
Free fail: IEC 60068-2-32
Vibration: IEC 60068-2-6


Certification
CE, FCC, RoHS








Available Models
100M Fiber Port
100M Copper Port
Power Supply Range


SKD-1214
1
4
12~48VDC

Support 4 optional 100M 1 fiber or copper ports
Support 12~48VDC power supply input
Support -40~75℃ wide operating temperature range
DIN-Rail Mounting




Environmental Limit
Operating temperaturerange: -40~75℃
Storage temperaturerange: -40~85℃
Relative humidity: 5%～95%（no condensation）


Physical Characteristic
Housing: IP40 protection, metal
Installation: DIN-Rail mounting
Dimension (W x H x D): 35mm×110mm×95mm
Weight: ≤370g


Industrial Standard
IEC61000-4-2(ESD),Level 4

Air discharge: ±15kV
Contact discharge: ±8kV


IEC61000-4-4(EFT),Level 3

Power supply: ±2kV
Etherent interface: ±1kV


IEC61000-4-5(Surge),Level 4

Power supply: commom mode ±4kV, differential mode ±2kV
Etherent interface: ±4kV


Shock: IEC 60068-2-27
Free fail: IEC 60068-2-32
Vibration: IEC 60068-2-6


Certification
CE, FCC, RoHS








Available Models
100M Fiber Port
100M Copper Port
Power Supply Range


SKD-1214
1
4
12~48VDC
