轉換器

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據+乾接點的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋4U插卡式。




影像


影像埠數
4埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/ Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9


乾接點


接口
接線端子、RJ45


採樣率
250Kbps


輸入電壓
5~12VDC(High)，0VDC(Low)








型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-420LT ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-420LR ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據+音頻的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋4U插卡式。




影像


影像埠數
4埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/ Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9


音頻


接口
接線端子、RJ11、RCA


輸入/輸出阻抗
600Ω(Balance/ unbalance)


輸入/輸出電壓
2Vp-p ( typical value)


輸入/輸出衰減
0dBm ( typical value)


頻寬
10HZ~20KHZ


失真
< 0.05%


訊號雜訊干擾
≥95dB (weighted)


數位編碼
24bit







尺寸
192(L)×173(W)×28(H)mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-4220T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-4220R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+音頻的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋4U插卡式。




影像


影像埠數
4埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


音頻


接口
接線端子、RJ11、RCA


輸入/輸出阻抗
600Ω(Balance/ unbalance)


輸入/輸出電壓
2Vp-p ( typical value)


輸入/輸出衰減
0dBm ( typical value)


頻寬
10HZ~20KHZ


失真
< 0.05%


訊號雜訊干擾
≥ 95dB (weighted)


數位編碼
24bit







尺寸
192(L)×173(W)×28(H)mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-4040T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-4040R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋4U插卡式。




影像


影像埠數
4埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9







尺寸
192(L)×173(W)×28(H)mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-4100T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-4100R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋4U插卡式。




影像


影像埠數
4埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)







尺寸
192(L)×173(W)×28(H)mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)

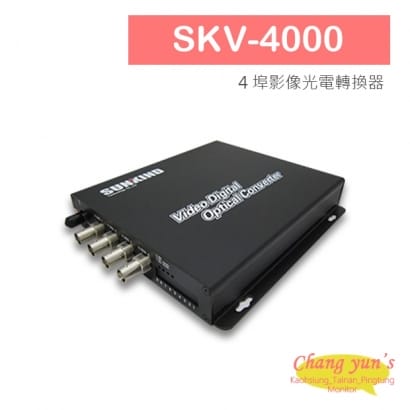

SKV-4000T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-4000R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




影像


影像埠數
2埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-2200T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-2200R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+音頻的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。



影像


影像埠數
2埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


音頻


接口
接線端子、RJ11、RCA


輸入/輸出阻抗
600Ω(Balance/ unbalance)


輸入/輸出電壓
2Vp-p ( typical value)


輸入/輸出衰減
0dBm ( typical value)


頻寬
10HZ~20KHZ


失真
< 0.05%


訊號雜訊干擾
≥ 95dB (weighted)


數位編碼
24bit







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-2020T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-2020R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




影像


影像埠數
2埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


乾接點


接口
接線端子、RJ45


採樣率
250Kbps


輸入電壓
5~12VDC(High)，0VDC(Low)







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-200LT ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-200LR ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




影像


影像埠數
2埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-2100T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-2100R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




影像


影像埠數
2埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)

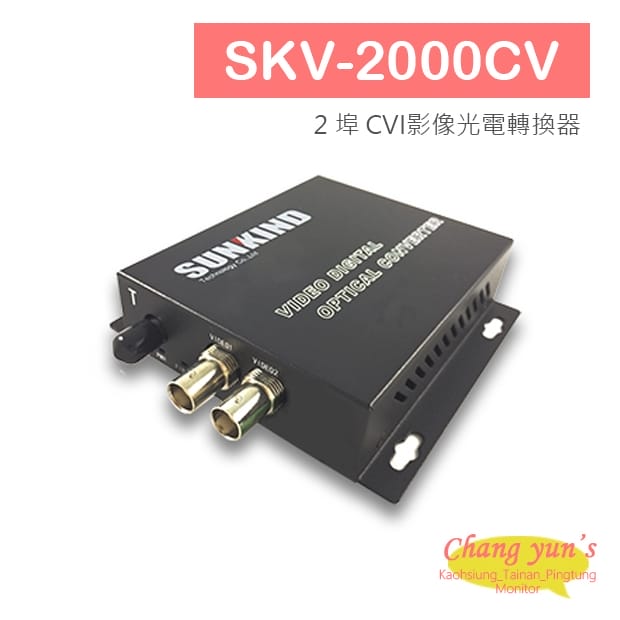

SKV-2000T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-2000R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+數據的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




影像


影像埠數
1埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥ 67dB @ max. optical input.


微分增益
（10%-90%APL）DG < 1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


光特性


光接口
FC/ST/SC


光容許衰減值
 ≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


數據


接口
接線端子、RJ45


編碼型式
RS-485/RS-422/RS-232/Bi-phase/ Manchester


數據傳輸率
0 - 400Kbps


誤碼率
≤10-9







尺寸
111(L)×107(W)×28(H) mm


電源
DC5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-1200T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-1200R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。

可應用於PAL、NTSC、SECAM等視訊系統傳輸。
超過RS250C對SNR、DG、DP的規定。
24位數位音訊，82dB SNR。
在光功率允許範圍內影像品質不受傳輸距離無關。
光纖介面單芯/雙芯，單模/多模可選。
光纖WDM/CWDM/DWDM技術。
支援影像+音頻的平行傳輸，雙向/單向可選。
支援任何高解析度視訊訊號。
先進自適應技術，使用時無需調節。
具備雷擊保護，符合IEC61000-4-5檢測標準。
臺式、壁掛式、19英吋2U插卡式。




影像


影像埠數
1埠


影像頻寬
8MHz


影像系統
PAL、NTSC、SECAM


輸入阻抗
75Ω


影像位準
0.6-2.0 Vp-p


影像訊號雜訊干擾
≥67dB @ max. optical input.


微分增益
（10%-90%APL）DG <1% ( typical value)


差分相位
（10%-90%APL）DP < ±1 ( typical value)


影像接頭
BNC


傳輸率
9.6μs


採樣率
<1/1000000000


安規
FCC Part 15 C1ass A，CE Mark認證


   光特性


光接口
FC/ST/SC


光容許衰減值
≧19dB


光傳輸
Tx Power:-8~-3dBm，Sensitivity:≦-35dBm


光接收
Rx Power:-15~-8dBm，Sensitivity:≦-24dBm


傳輸距離
0~100KM


運作波長
TX1310nm/RX1550nm (傳輸)，TX1550nm/RX1310nm (接收)


音頻


接口
接線端子、RJ11、RCA


輸入/輸出阻抗
600Ω(Balance/ unbalance)


輸入/輸出電壓
2Vp-p ( typical value)


輸入/輸出衰減
0dBm ( typical value)


頻寬
10HZ~20KHZ


失真
< 0.05%


訊號雜訊干擾
≥95dB (weighted)


數位編碼
24bit







尺寸
111(L)×107(W)×28(H) mm


電源
DC-5V


全機功率消耗
≦6.0W


工作溫度
-40℃ to +85℃


儲存溫度
-40℃ to +85℃


相對溼度
10%~90%無凝結







型號
類型
光纖
光纖接口
光概算
(dB)
波長
(nm)
最大距離
(km)


SKV-1010T ST
影像傳輸
ST
1
11~17
1310/1550
0~20KM


SKV-1010R ST
影像接收


可以選擇SC或FC 光纖連接器。
傳輸距離40KM~100KM另選。
