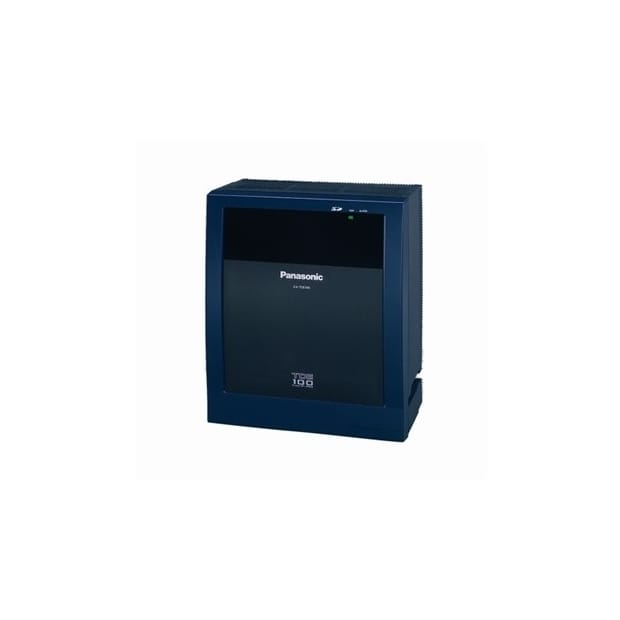

Panasonic TDE 系列 超強功能
KX-TDE純IP交換機系列是最新一代先進智慧的通訊系統，所提供的IP科技能橫越區域和寬頻IP網路。
這套完美的通訊平台不但幫助顧客解決他們今日通訊上的需求而且能迎合未來全IP科技的潮流，與最新的SIP技術互相銜接。


　


全面性IP相容性
系統搭配選購DSP卡可擴充席次授權最大64部IP功能話機與最大32路IP外線
．SIP話機系統最大128部
．系統搭配選購卡片後最大容量/系統總外線數：128 系統總內線數：256
．與TDA系列使用相同的電腦程式介面
．內建2個LAN埠


　


完全相容TDA功能
TDA選購卡片並沿襲原系統容易操作的優點，並支援所有TDA功能，藉由更換TDA中的主板為IPCMPR卡可升級成TDE


　


支援全新NT300系列IP功能話機
．話機彈性鍵標籤顯示(僅只適用KX-NT366)4頁LCDx12全功能彈性外線鍵
．藍芽模組支援免持對講功能
．擴充2鍵/60鍵中繼台模組(僅只適用KX-NT346和NT343)
．減少交換機與網路間所佔用VOIP資源
．KX-NT300系列相互通話採G.722編碼的高聲音品質


　


多點程式設定
同一維運程式可同時連接4套TDE主機，可同時維運和程式設定，此功能方便同時程式設定


　


伺服器連結
KX-TDE可支援連接下列伺服器，提供您更大效能
．TDE支援DHCP客戶端模式
．SNMP Agent/Alarm
．SNTP client


　


內建簡易數位語音答錄功能
KX-TDE內建簡易語音答錄功能(2語音迴路)


　



進階型移動話機功能(移動話機)
讓您可以使用任何分機並可設定成為您的分機，當您常常移動辨公位置或是您沒有固定的辨公位置時，這是相當實用的功能








◎系統容量◎






系統容量
KX-TDE100
KX-TDE200


總分機內容
總分機數
256
256


分機埠(實體分機卡)
160
256


分機埠(虛擬分機卡)
128
128


IP-PT 和 IP 軟體電話
64
64


SIP分機
128
128


外線內容
總外線數
128
128


外線埠(實體外線卡)
120
128


外線埠(虛擬外線卡)
32
32






注意：當DSP卡使用最大處理容量時，其他分機就無法撥號


　


◎系統規格◎






系統規格表
KX-TDE100 / KX-TDE200


控制匯流排
原如匯流排(16-bit,8MHz,10megabytes per second)


通信匯流排
符合 H.100匯流排(1024 time slots)


交換通路
通信無阻塞


電源輸入


S型電源
100V AC to 130V AC;1.4A / 200V AC to 240V AC;0.8A 50Hz/60Hz


M型電源
100V AC to 130V AC;2.5A / 200V AC to 240V AC1.4A 50Hz/60Hz


L型電源
100V AC to 130V AC;5.1A / 200V AC to 240V AC;2.55A 50Hz/60Hz


外接電池
+36 V DC(+12 V DCx3,最大不可超過28An)


完全停電可延遲時間
300ms(不使用備用電池)


記憶體停電後可保存期限
7年


撥號
外線
撥盤式(10pps-20pps)/複頻式(DTMF)


分機
撥盤式(10pps-20pps)/複頻式(DTMF)


撥號方式轉換
撥盤式(DP)~複頻式(DTMF)


響鈴頻率
20/25Hz (可選擇)


外線最大迴路阻抗
最大1600歐姆


工作環境
溫度
0。 to 40。


溼度
10％ to 90％ (不凝結)


會議電話可使用外線
從10x3-會議電話到4x8-會議電話


保留音樂(MOH)
2個輸入埠(音量控制：-11dB到+11dB間隔1db)
MOH1：外部音源/MOH2：內部音源/外部音源(可選擇)


廣播
內部
音量控制-15dB~+6dB 間隔3dB


外部
2個輸出 音量控制-15dB to 15 6dB in dB stesp


串列介面埠

R-232C

1(最快115.2kbps)


網路埠(RJ45)
MNT埠
1(PC介接)


LAN埠
1(LAN介接)


分機連接線
單機
1-對線(T,R)


數位話機
1-對線(D1,D2)或2-對線(T,R,D1,D2)


類比功能話機
2-對線(T,R,D1,D2)


分機基地台
1-對線(D1,D2)


高密度基地台
4-對線(D1,D2)


中繼台
1-對線(D1,D2)


體積(高x寬x深)
390mm x 334mm x 272mm
415mm x 430mm x 276mm


重量
約12Kg以下
約16Kg以下












• 伺服器連結
• 多點程式設定
• 全面性IP相容性
• 完全相容TDA功能
• 進階型移動話機功能
• 內建簡易數位語音答錄功能
• 支援全新NT300系列IP功能話機

Panasonic TDE 系列 超強功能
KX-TDE純IP交換機系列是最新一代先進智慧的通訊系統，所提供的IP科技能橫越區域和寬頻IP網路。
這套完美的通訊平台不但幫助顧客解決他們今日通訊上的需求而且能迎合未來全IP科技的潮流，與最新的SIP技術互相銜接。


　


全面性IP相容性
系統搭配選購DSP卡可擴充席次授權最大64部IP功能話機與最大32路IP外線
．SIP話機系統最大128部
．系統搭配選購卡片後最大容量/系統總外線數：128 系統總內線數：256
．與TDA系列使用相同的電腦程式介面
．內建2個LAN埠


　


完全相容TDA功能
TDA選購卡片並沿襲原系統容易操作的優點，並支援所有TDA功能，藉由更換TDA中的主板為IPCMPR卡可升級成TDE


　


支援全新NT300系列IP功能話機
．話機彈性鍵標籤顯示(僅只適用KX-NT366)4頁LCDx12全功能彈性外線鍵
．藍芽模組支援免持對講功能
．擴充2鍵/60鍵中繼台模組(僅只適用KX-NT346和NT343)
．減少交換機與網路間所佔用VOIP資源
．KX-NT300系列相互通話採G.722編碼的高聲音品質


　


多點程式設定
同一維運程式可同時連接4套TDE主機，可同時維運和程式設定，此功能方便同時程式設定


　


伺服器連結
KX-TDE可支援連接下列伺服器，提供您更大效能
．TDE支援DHCP客戶端模式
．SNMP Agent/Alarm
．SNTP client


　


內建簡易數位語音答錄功能
KX-TDE內建簡易語音答錄功能(2語音迴路)


　


進階型移動話機功能(移動話機)
讓您可以使用任何分機並可設定成為您的分機，當您常常移動辨公位置或是您沒有固定的辨公位置時，這是相當實用的功能


　


◎系統容量◎






系統容量
KX-TDE100
KX-TDE200


總分機內容
總分機數
256
256


分機埠(實體分機卡)
160
256


分機埠(虛擬分機卡)
128
128


IP-PT 和 IP 軟體電話
64
64


SIP分機
128
128


外線內容
總外線數
128
128


外線埠(實體外線卡)
120
128


外線埠(虛擬外線卡)
32
32






注意：當DSP卡使用最大處理容量時，其他分機就無法撥號


　


◎系統規格◎






系統規格表
KX-TDE100 / KX-TDE200


控制匯流排
原如匯流排(16-bit,8MHz,10megabytes per second)


通信匯流排
符合 H.100匯流排(1024 time slots)


交換通路
通信無阻塞


電源輸入


S型電源
100V AC to 130V AC;1.4A / 200V AC to 240V AC;0.8A 50Hz/60Hz


M型電源
100V AC to 130V AC;2.5A / 200V AC to 240V AC1.4A 50Hz/60Hz


L型電源
100V AC to 130V AC;5.1A / 200V AC to 240V AC;2.55A 50Hz/60Hz


外接電池
+36 V DC(+12 V DCx3,最大不可超過28An)


完全停電可延遲時間
300ms(不使用備用電池)


記憶體停電後可保存期限
7年


撥號
外線
撥盤式(10pps-20pps)/複頻式(DTMF)


分機
撥盤式(10pps-20pps)/複頻式(DTMF)


撥號方式轉換
撥盤式(DP)~複頻式(DTMF)


響鈴頻率
20/25Hz (可選擇)


外線最大迴路阻抗
最大1600歐姆


工作環境
溫度
0。 to 40。


溼度
10％ to 90％ (不凝結)


會議電話可使用外線
從10x3-會議電話到4x8-會議電話


保留音樂(MOH)
2個輸入埠(音量控制：-11dB到+11dB間隔1db)
MOH1：外部音源/MOH2：內部音源/外部音源(可選擇)


廣播
內部
音量控制-15dB~+6dB 間隔3dB


外部
2個輸出 音量控制-15dB to 15 6dB in dB stesp


串列介面埠

R-232C

1(最快115.2kbps)


網路埠(RJ45)
MNT埠
1(PC介接)


LAN埠
1(LAN介接)


分機連接線
單機
1-對線(T,R)


數位話機
1-對線(D1,D2)或2-對線(T,R,D1,D2)


類比功能話機
2-對線(T,R,D1,D2)


分機基地台
1-對線(D1,D2)


高密度基地台
4-對線(D1,D2)


中繼台
1-對線(D1,D2)


體積(高x寬x深)
390mm x 334mm x 272mm
415mm x 430mm x 276mm


重量
約12Kg以下
約16Kg以下








• 伺服器連結
• 多點程式設定
• 全面性IP相容性
• 完全相容TDA功能
• 進階型移動話機功能
• 內建簡易數位語音答錄功能
• 支援全新NT300系列IP功能話機

先進商業通信系統

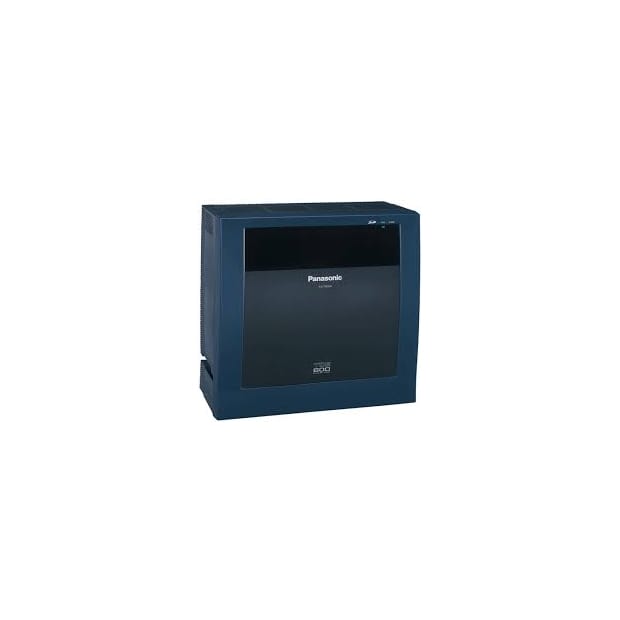

Panasonic KX-TDE600IP交換機是一套專門為您的IP網路量身打造的先進商業電話系統，無論是單點或多據點的中小企業，系統提供先進完整的通訊解決方案，帶給您最佳企業競爭力。KX-TDE600亦可支援有線與無線的設備讓您靈活搭配運用以提升企業效能。


　


客服中心解決方案
KX-TDE600系統針業所有企業客戶的需求內建客服中心功能，極高效率的來電處理讓您的客戶體驗到完美服務的至高境界。


　


時尚多樣的優質話機
企業可選擇多樣式的話機搭配KX-TDE600IP交換機-IP功能話機，DECT無線或數位功能話機和一般類比單機，KX-TDE600提供企業一個省成本又彈性的套裝解決方案以符合不同條件的使用需求。


　


無線行動的解決方案
無線行動 溝通零死角-企業提升員工效率與增進客戶服務滿意的雙重保證。


　


新一代的語音解決方案
先進的語音應用方案提供靈活彈性化的來電處理流程。友善的語音淹程將客戶的來電迅速有效率的導引至指定的部門或員工。此外，當您處於忙線狀態或無法接聽電話時，語音信箱提供強大的功能處理各種可能發生的情況，增加企業生產效能並提供客戶更佳的服務。


　


隨時隨地隨心所欲的通訊
KX-TDE600IP交換機系統可和原廠專屬的通信助理應用軟體整合來全面提升企業辦公效率-無論您使用的是IP、數位、DECT無線話機或甚至是智慧型手機，您隨時隨地都可指派您的員工處理一切事務。


　


各行各業的通訊解決方案
KX-TDE600IP交換機業企業而言，與客戶之間保持密切頻繁的聯繫是不可或缺的成功因素之一。不論您使用的是IP．無線或傳統的設備，電話系統永遠是公司通訊的核心，Panasonic 擁有兼具品質與可靠性的交換機系統，提供滿足各行各業的通訊解決方案，讓您的業績蒸蒸日上，企業更上一層樓。


　


◎系統容量◎







Panasonic KX-TDE600



系統容量
Basic
System
2Shelf
System
3Shelf
System
4Shelf
System
(Max)



Maximum
Trunks and
Extensions

最大外線數
192
352
512
640


外線 (實體卡片)
160
320
480
640


外線 (虛擬卡片*1)
64
64
1008
1152


最大分機數量
432
736
880
1120


分機 (實體卡片)
304
608
128
128


分機 (虛擬卡片*1)
128
128
128
128


IP-功能話機 (IP-PT) 和IP軟體電話
128
128
128
128


SIP分機
128
128
128
128



Maximum Terminal Equipment

電話機


類比單機(SLT)
240
480
720
960


KX-DT300,KX-T7600數位話機(DPT)
256
512
640
640


KX-7560/KX-T7565 DPT
256
512
640
640


其他 DPT
128
256
384
512


類比功能話機(APT)
80
160
240
320


IP-功能話機(IP-PT)
224
384
544
672


IP-PT*2(使用IP-E.T16卡)
160
320
480
640


IP-PT*3(使用IPCMPR卡)
128
128
128
128


SIP分機
128
128
128
128


DSS中繼台
64
64
64
64


基地台(CS)
32
64
96
128


高密度基地台
16
32
48
64


IP DECT基地台
16
16
16
16


DECT手機(PS)
512
512
512
512


語音信箱系統(VPS)
8
8
8
8


門口機
16
32
48
64


開門鎖
16
32
48
64


外部檢知迴路
16
32
48
64


外部繼電器開關
16
32
48
64






注意：除了點對點的通話不經由DSP卡，其餘都會受卡片可使用通道限制。
*1．虛擬外線/分機卡同時間最大是49通道(除了IP分機點對通話)。
        支援虛擬外線/分機卡的DSP卡系統最大可安裝1片。
*2．KX-NT136,KX-NT265,和NT300系列
*3．KX-NT300系列和KX-NT265(版本2.00或更新)


　


◎系統規格◎






系統規格表
KX-TDE600


控制匯流排
原如匯流排(16-bit,8MHz,10megabytes 每秒)


通信匯流排
符合 H.100匯流排(1024 次/每槽)


交換通路
通信無阻塞


電源輸入


M型電源
100V AC to 130V AC;2.5A / 200V AC to 240V AC1.4A 50Hz/60Hz


L型電源
100V AC to 130V AC;5.1A / 200V AC to 240V AC;2.55A 50Hz/60Hz


外接電池
+36 V DC(+12 V DCx3,最大不可超過28An)


完全停電可延遲時間
300ms(不使用備用電池)


記憶體停電後可保存期限
7年


撥號
外線
撥盤式(10pps-20pps)/複頻式(DTMF)


分機
撥盤式(10pps-20pps)/複頻式(DTMF)


平均消秏功能
295W (每機櫃)


響鈴頻率
20/25Hz (可選擇)


外線最大迴路阻抗
最大1600歐姆


工作環境
溫度
0。 to 40。


溼度
10％ to 90％ (不凝結)


會議電話可使用外線
從10x3-會議電話到4x8-會議電話


保留音樂(MOH)
2個輸入埠(音量控制：-11dB到+11dB間隔1db)
MOH1：外部音源/MOH2：內部音源/外部音源(可選擇)


廣播
內部
音量控制-15dB~+6dB 間隔3dB


外部
2個輸出 音量控制-15dB to 15dB in 1dB stesp


串列介面埠

R-232C

1(最快115.2kbps)


網路埠(RJ45)
MNT埠
1(PC介接)


LAN埠
1(LAN介接)


分機連接線
單機
1-對線(T,R)


數位話機
1-對線(D1,D2)或2-對線(T,R,D1,D2)


類比功能話機
2-對線(T,R,D1,D2)


數位介面CS
1-對線(D1,D2)


數位介面CS(高密度)
4-對線(D1,D2)


中繼台
1-對線(D1,D2)


體積(高x寬x深)
基本櫃
擴充櫃
415mm x 430mm x 270mm
415mm x 430mm x 270mm


重量(插滿卡片)
基本櫃
擴充櫃
約16Kg以下
約16Kg以下








• 先進商業通信系統
• 客服中心解決方案
• 時尚多樣的優質話機
• 無線行動的解決方案
• 新一代的語音解決方案
• 隨時隨地隨心所欲的通訊
• 各行各業的通訊解決方案

Panasonic TDE 系列 超強功能
KX-TDE純IP交換機系列是最新一代先進智慧的通訊系統，所提供的IP科技能橫越區域和寬頻IP網路。
這套完美的通訊平台不但幫助顧客解決他們今日通訊上的需求而且能迎合未來全IP科技的潮流，與最新的SIP技術互相銜接。


　


全面性IP相容性
系統搭配選購DSP卡可擴充席次授權最大64部IP功能話機與最大32路IP外線
．SIP話機系統最大128部
．系統搭配選購卡片後最大容量/系統總外線數：128 系統總內線數：256
．與TDA系列使用相同的電腦程式介面
．內建2個LAN埠


　


完全相容TDA功能
TDA選購卡片並沿襲原系統容易操作的優點，並支援所有TDA功能，藉由更換TDA中的主板為IPCMPR卡可升級成TDE


　


支援全新NT300系列IP功能話機
．話機彈性鍵標籤顯示(僅只適用KX-NT366)4頁LCDx12全功能彈性外線鍵
．藍芽模組支援免持對講功能
．擴充2鍵/60鍵中繼台模組(僅只適用KX-NT346和NT343)
．減少交換機與網路間所佔用VOIP資源
．KX-NT300系列相互通話採G.722編碼的高聲音品質


　


多點程式設定
同一維運程式可同時連接4套TDE主機，可同時維運和程式設定，此功能方便同時程式設定


　


伺服器連結
KX-TDE可支援連接下列伺服器，提供您更大效能
．TDE支援DHCP客戶端模式
．SNMP Agent/Alarm
．SNTP client


　


內建簡易數位語音答錄功能
KX-TDE內建簡易語音答錄功能(2語音迴路)


　


進階型移動話機功能(移動話機)
讓您可以使用任何分機並可設定成為您的分機，當您常常移動辨公位置或是您沒有固定的辨公位置時，這是相當實用的功能


　


◎系統容量◎






系統容量
KX-TDE100
KX-TDE200


總分機內容
總分機數
256
256


分機埠(實體分機卡)
160
256


分機埠(虛擬分機卡)
128
128


IP-PT 和 IP 軟體電話
64
64


SIP分機
128
128


外線內容
總外線數
128
128


外線埠(實體外線卡)
120
128


外線埠(虛擬外線卡)
32
32






注意：當DSP卡使用最大處理容量時，其他分機就無法撥號


　


◎系統規格◎






系統規格表
KX-TDE100 / KX-TDE200


控制匯流排
原如匯流排(16-bit,8MHz,10megabytes per second)


通信匯流排
符合 H.100匯流排(1024 time slots)


交換通路
通信無阻塞


電源輸入


S型電源
100V AC to 130V AC;1.4A / 200V AC to 240V AC;0.8A 50Hz/60Hz


M型電源
100V AC to 130V AC;2.5A / 200V AC to 240V AC1.4A 50Hz/60Hz


L型電源
100V AC to 130V AC;5.1A / 200V AC to 240V AC;2.55A 50Hz/60Hz


外接電池
+36 V DC(+12 V DCx3,最大不可超過28An)


完全停電可延遲時間
300ms(不使用備用電池)


記憶體停電後可保存期限
7年


撥號
外線
撥盤式(10pps-20pps)/複頻式(DTMF)


分機
撥盤式(10pps-20pps)/複頻式(DTMF)


撥號方式轉換
撥盤式(DP)~複頻式(DTMF)


響鈴頻率
20/25Hz (可選擇)


外線最大迴路阻抗
最大1600歐姆


工作環境
溫度
0。 to 40。


溼度
10％ to 90％ (不凝結)


會議電話可使用外線
從10x3-會議電話到4x8-會議電話


保留音樂(MOH)
2個輸入埠(音量控制：-11dB到+11dB間隔1db)
MOH1：外部音源/MOH2：內部音源/外部音源(可選擇)


廣播
內部
音量控制-15dB~+6dB 間隔3dB


外部
2個輸出 音量控制-15dB to 15 6dB in dB stesp


串列介面埠

R-232C

1(最快115.2kbps)


網路埠(RJ45)
MNT埠
1(PC介接)


LAN埠
1(LAN介接)


分機連接線
單機
1-對線(T,R)


數位話機
1-對線(D1,D2)或2-對線(T,R,D1,D2)


類比功能話機
2-對線(T,R,D1,D2)


分機基地台
1-對線(D1,D2)


高密度基地台
4-對線(D1,D2)


中繼台
1-對線(D1,D2)


體積(高x寬x深)
390mm x 334mm x 272mm
415mm x 430mm x 276mm


重量
約12Kg以下
約16Kg以下

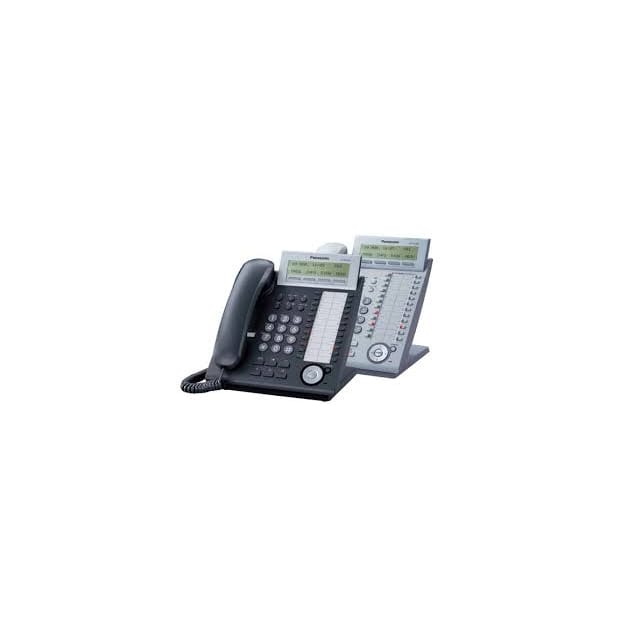

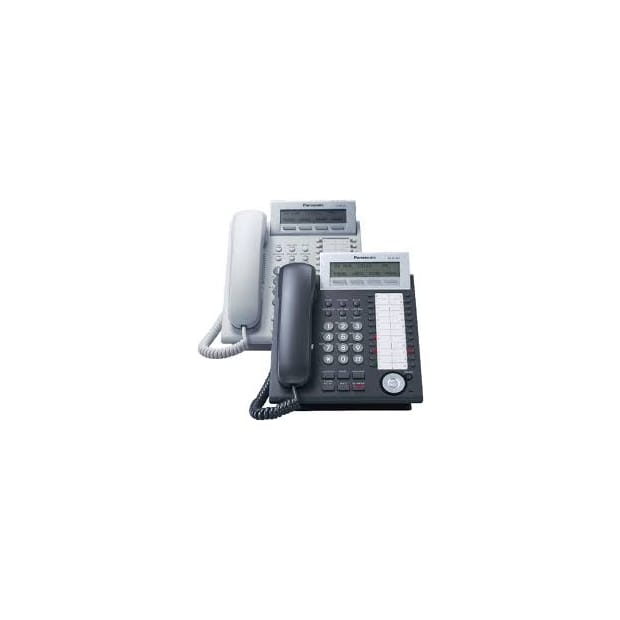

24個可隨意組合街線鍵
3行24字符背光燈液晶體顯示屏
訊息待覆顯示

6行背光LCD顯示幕
24鍵彈性功能鍵
數位全雙工免持對講功能
支援藍牙模組(選購:KX-NT307)
支援12鍵中繼台模組(選購:KX-NT303)
支援60鍵中繼台模組(選購:KX-DT390
支援USB模組(選購:KX-DT301)
